一、集群搭建

1、环境准备

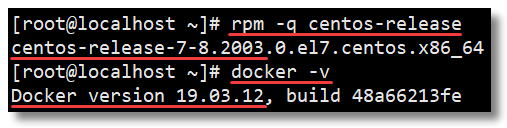

  • 五台安装了 Docker 的 CentOS 机器,版本为:CentOS 7.8.2003
  • Docker Engine 1.12+(最低要求 1.12,本文使用 19.03.12)
  • 防火墙开启以下端口或者关闭防火墙:
    • TCP 端口 2377,用于集群管理通信;
    • TCP 和 UDP 端口 7946,用于节点之间通信;
    • UDP 端口 4789,用于覆盖网络。

2、机器分布

角色 IP HOSTNAME Docker 版本
Manager 192.168.10.101 manager1 19.03.12
Manager 192.168.10.102 manager2 19.03.12
Manager 192.168.10.103 manager3 19.03.12
Worker 192.168.10.10 worker1 19.03.12
Worker 192.168.10.11 worker2 19.03.12
  • 可以通过 hostname 主机名 修改机器的主机名(立即生效,重启后失效);
  • 或者 hostnamectl set-hostname 主机名 修改机器的主机名(立即生效,重启也生效);
  • 或者 vi /etc/hosts 编辑 hosts 文件,如下所示, 给 127.0.0.1 添加主机名(重启生效)。
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4 manager1
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6

3、创建集群

  在任意节点下通过 docker swarm init 命令创建一个新的 Swarm 集群并加入,且该节点会默认成为 Manager 节点。根据我们预先定义的角色,在 101 ~ 103 的任意一台机器上运行该命令即可。

  通常,第一个加入集群的管理节点将成为 Leader,后来加入的管理节点都是 Reachable。当前的 Leader 如果挂掉,所有的 Reachable 将重新选举一个新的 Leader。

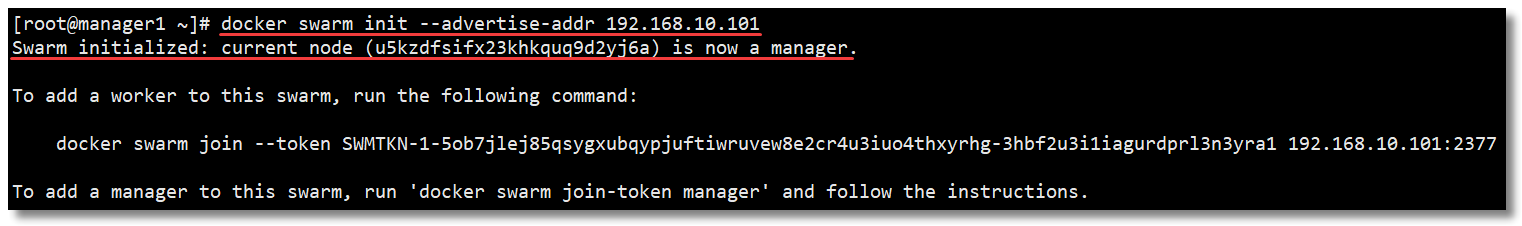

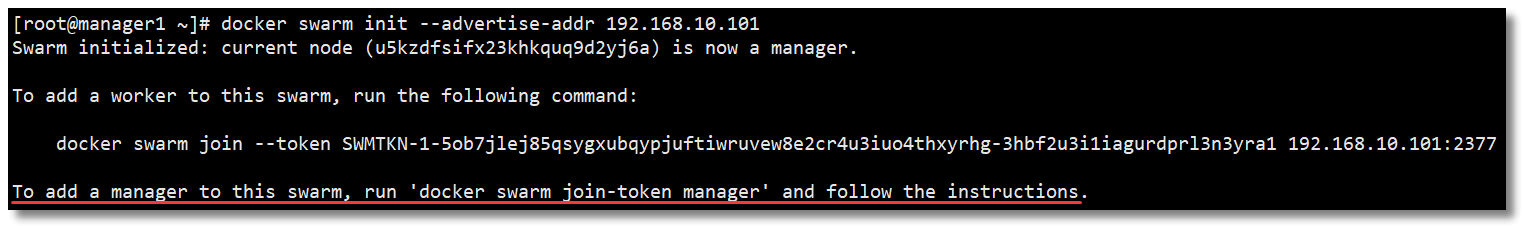

[root@localhost ~]# docker swarm init --advertise-addr 192.168.10.101
Swarm initialized: current node (clumstpieg0qzzxt1caeazg8g) is now a manager.

To add a worker to this swarm, run the following command:

    docker swarm join --token SWMTKN-1-5ob7jlej85qsygxubqypjuftiwruvew8e2cr4u3iuo4thxyrhg-3hbf2u3i1iagurdprl3n3yra1 192.168.10.101:2377

To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

4、加入集群

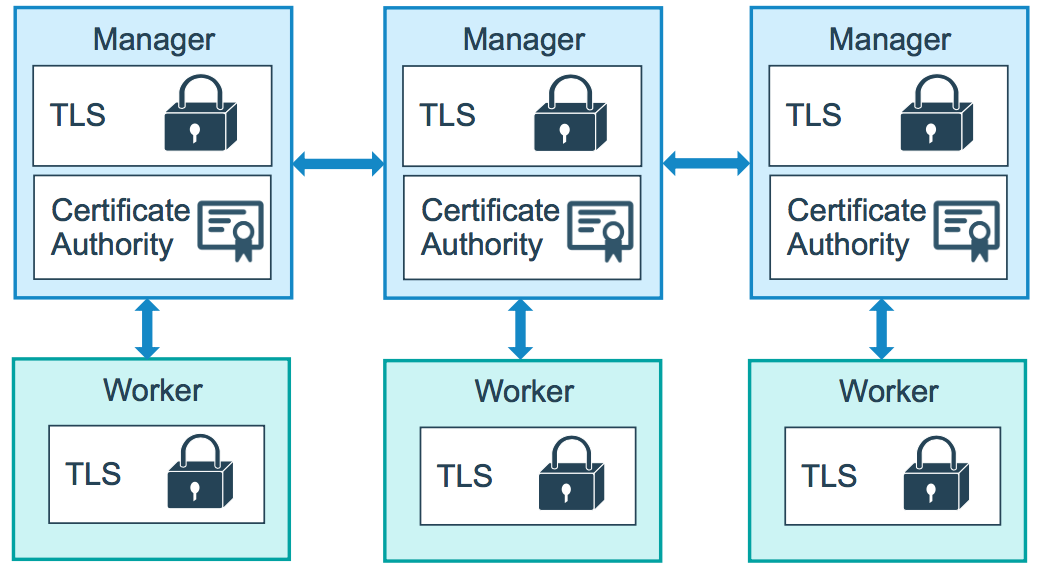

  Docker 中内置的集群模式自带了公钥基础设施(PKI)系统,使得安全部署容器变得简单。集群中的节点使用传输层安全协议(TLS)对集群中其他节点的通信进行身份验证、授权和加密。

  默认情况下,通过 docker swarm init 命令创建一个新的 Swarm 集群时,Manager 节点会生成新的根证书颁发机构(CA)和密钥对,用于保护与加入群集的其他节点之间的通信安全。

  Manager 节点会生成两个令牌,供其他节点加入集群时使用:一个 Worker 令牌,一个 Manager 令牌。每个令牌都包括根 CA 证书的摘要和随机生成的密钥。当节点加入群集时,加入的节点使用摘要来验证来自远程管理节点的根 CA 证书。远程管理节点使用密钥来确保加入的节点是批准的节点。



Manager

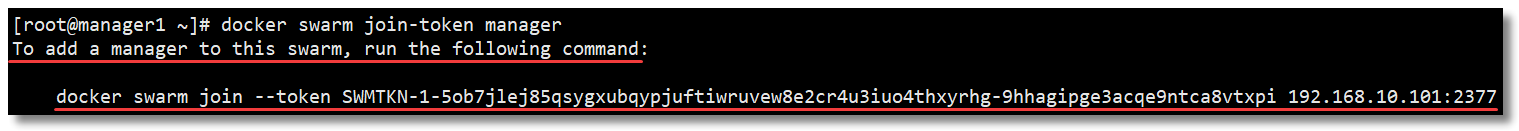

  若要向该集群添加 Manager 节点,管理节点先运行 docker swarm join-token manager 命令查看管理节点的令牌信息。

docker swarm join-token manager



  然后在其他节点上运行 docker swarm join 并携带令牌参数加入 Swarm 集群,该节点角色为 Manager。

Worker

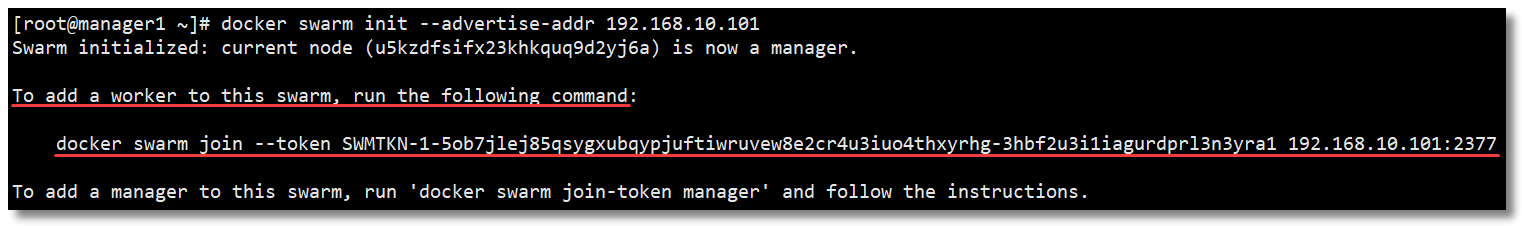

  通过创建集群时返回的结果可以得知,要向这个集群添加一个 Worker 节点,运行下图中的命令即可。或者管理节点先运行 docker swarm join-token worker 命令查看工作节点的令牌信息。



  然后在其他节点上运行 docker swarm join 并携带令牌参数加入 Swarm 集群,该节点角色为 Worker。

5、查看集群信息

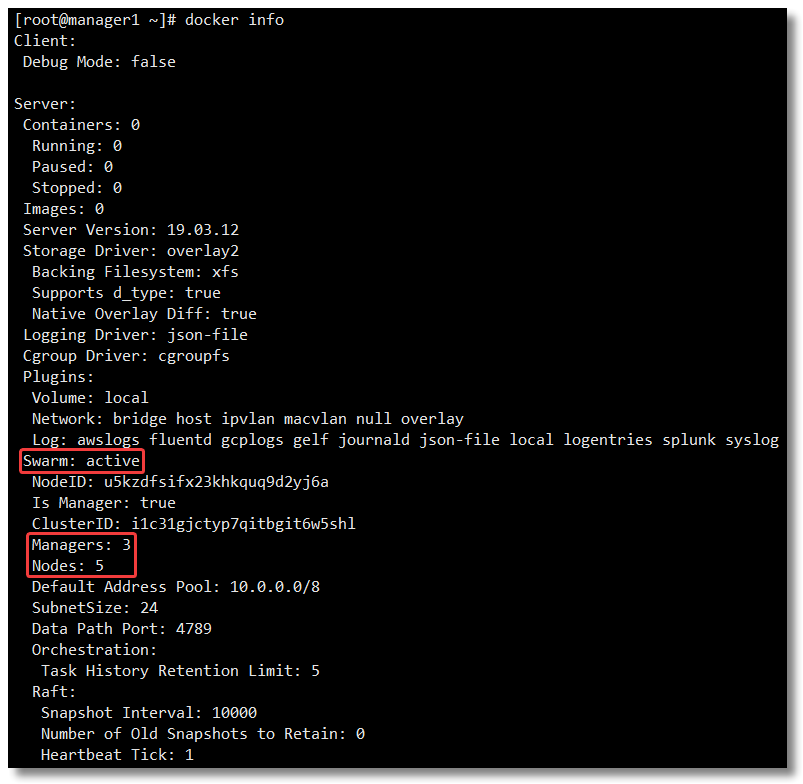

  在任意 Manager 节点中运行 docker info 可以查看当前集群的信息。

6、查看集群节点

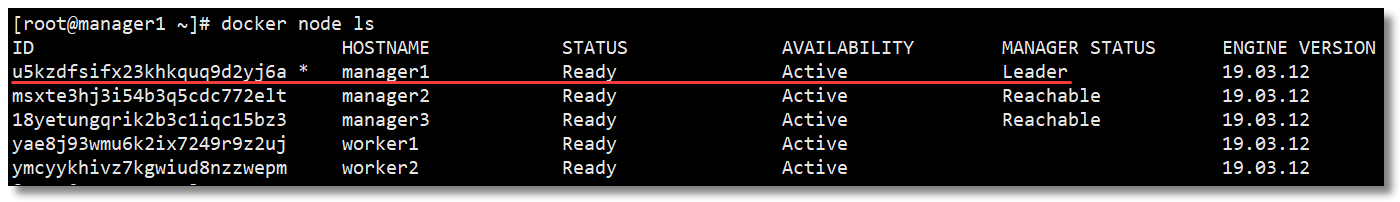

  在任意 Manager 节点中运行 docker node ls 可以查看当前集群节点信息。

docker node ls

* 代表当前节点,现在的环境为 3 个管理节点构成 1 主 2 从,以及 2 个工作节点。

  节点 MANAGER STATUS 说明:表示节点是属于 Manager 还是 Worker,没有值则属于 Worker 节点。

  • Leader:该节点是管理节点中的主节点,负责该集群的集群管理和编排决策;
  • Reachable:该节点是管理节点中的从节点,如果 Leader 节点不可用,该节点有资格被选为新的 Leader;
  • Unavailable:该管理节点已不能与其他管理节点通信。如果管理节点不可用,应该将新的管理节点加入群集,或者将工作节点升级为管理节点。

  节点 AVAILABILITY 说明:表示调度程序是否可以将任务分配给该节点。

  • Active:调度程序可以将任务分配给该节点;
  • Pause:调度程序不会将新任务分配给该节点,但现有任务仍可以运行;
  • Drain:调度程序不会将新任务分配给该节点,并且会关闭该节点所有现有任务,并将它们调度在可用的节点上。

7、删除节点

Manager

  删除节点之前需要先将该节点的 AVAILABILITY 改为 Drain。其目的是为了将该节点的服务迁移到其他可用节点上,确保服务正常。最好检查一下容器迁移情况,确保这一步已经处理完成再继续往下。

docker node update --availability drain 节点名称|节点ID

  然后,将该 Manager 节点进行降级处理,降级为 Worker 节点。

docker node demote 节点名称|节点ID

  然后,在已经降级为 Worker 的节点中运行以下命令,离开集群。

docker swarm leave

  最后,在管理节点中对刚才离开的节点进行删除。

docker node rm 节点名称|节点ID

Worker

  删除节点之前需要先将该节点的 AVAILABILITY 改为 Drain。其目的是为了将该节点的服务迁移到其他可用节点上,确保服务正常。最好检查一下容器迁移情况,确保这一步已经处理完成再继续往下。

docker node update --availability drain 节点名称|节点ID

  然后,在准备删除的 Worker 节点中运行以下命令,离开集群。

docker swarm leave

  最后,在管理节点中对刚才离开的节点进行删除。

docker node rm 节点名称|节点ID

二、服务部署

注意:跟集群管理有关的任何操作,都是在 Manager 节点上操作的。

1、创建服务

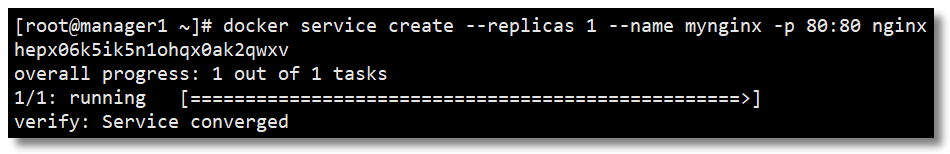

  下面这个案例,使用 nginx 镜像创建了一个名为 mynginx 的服务,该服务会被随机指派给一个工作节点运行。

docker service create --replicas 1 --name mynginx -p 80:80 nginx

  • docker service create:创建服务;
  • --replicas:指定一个服务有几个实例运行;
  • --name:服务名称。

2、查看服务

  可以通过 docker service ls 查看运行的服务。

[root@manager1 ~]# docker service ls
ID                NAME           MODE              REPLICAS        IMAGE              PORTS
hepx06k5ik5n      mynginx        replicated        1/1             nginx:latest       *:80->80/tcp

  可以通过 docker service inspect 服务名称|服务ID 查看服务的详细信息。

[root@manager1 ~]# docker service inspect mynginx
[
    {
        "ID": "k0dbjg1zzy3l3g71kdwa56ect",
        "Version": {
            "Index": 127
        },
        "CreatedAt": "2020-09-16T10:05:55.627974095Z",
        "UpdatedAt": "2020-09-16T10:05:55.629507771Z",
        "Spec": {
            "Name": "mynginx",
            "Labels": {},
            "TaskTemplate": {
                "ContainerSpec": {
                    "Image": "nginx:latest@sha256:c628b67d21744fce822d22fdcc0389f6bd763daac23a6b77147d0712ea7102d0",
                    "Init": false,
                    "StopGracePeriod": 10000000000,
                    "DNSConfig": {},
                    "Isolation": "default"
                },
                "Resources": {
                    "Limits": {},
                    "Reservations": {}
                },
                "RestartPolicy": {
                    "Condition": "any",
                    "Delay": 5000000000,
                    "MaxAttempts": 0
                },
                "Placement": {
                    "Platforms": [
                        {
                            "Architecture": "amd64",
                            "OS": "linux"
                        },
                        {
                            "OS": "linux"
                        },
                        {
                            "OS": "linux"
                        },
                        {
                            "Architecture": "arm64",
                            "OS": "linux"
                        },
                        {
                            "Architecture": "386",
                            "OS": "linux"
                        },
                        {
                            "Architecture": "mips64le",
                            "OS": "linux"
                        },
                        {
                            "Architecture": "ppc64le",
                            "OS": "linux"
                        },
                        {
                            "Architecture": "s390x",
                            "OS": "linux"
                        }
                    ]
                },
                "ForceUpdate": 0,
                "Runtime": "container"
            },
            "Mode": {
                "Replicated": {
                    "Replicas": 1
                }
            },
            "UpdateConfig": {
                "Parallelism": 1,
                "FailureAction": "pause",
                "Monitor": 5000000000,
                "MaxFailureRatio": 0,
                "Order": "stop-first"
            },
            "RollbackConfig": {
                "Parallelism": 1,
                "FailureAction": "pause",
                "Monitor": 5000000000,
                "MaxFailureRatio": 0,
                "Order": "stop-first"
            },
            "EndpointSpec": {
                "Mode": "vip",
                "Ports": [
                    {
                        "Protocol": "tcp",
                        "TargetPort": 80,
                        "PublishedPort": 80,
                        "PublishMode": "ingress"
                    }
                ]
            }
        },
        "Endpoint": {
            "Spec": {
                "Mode": "vip",
                "Ports": [
                    {
                        "Protocol": "tcp",
                        "TargetPort": 80,
                        "PublishedPort": 80,
                        "PublishMode": "ingress"
                    }
                ]
            },
            "Ports": [
                {
                    "Protocol": "tcp",
                    "TargetPort": 80,
                    "PublishedPort": 80,
                    "PublishMode": "ingress"
                }
            ],
            "VirtualIPs": [
                {
                    "NetworkID": "st2xiy7pjzap093wz4w4u6nbs",
                    "Addr": "10.0.0.15/24"
                }
            ]
        }
    }
]

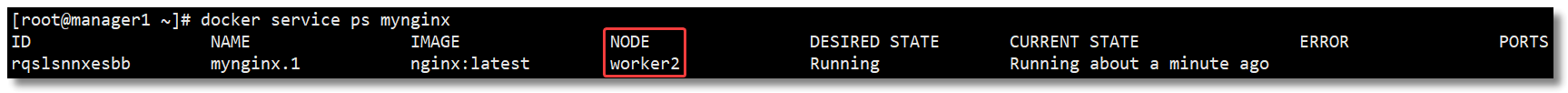

  可以通过 docker service ps 服务名称|服务ID 查看服务运行在哪些节点上。

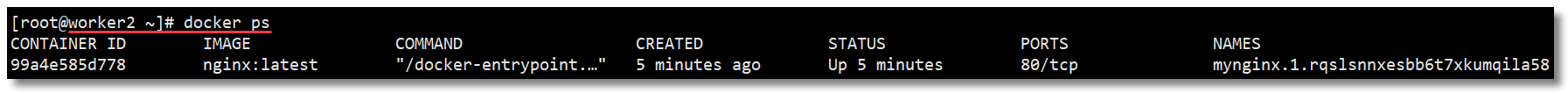

  在对应的任务节点上运行 docker ps 可以查看该服务对应容器的相关信息。

3、调用服务

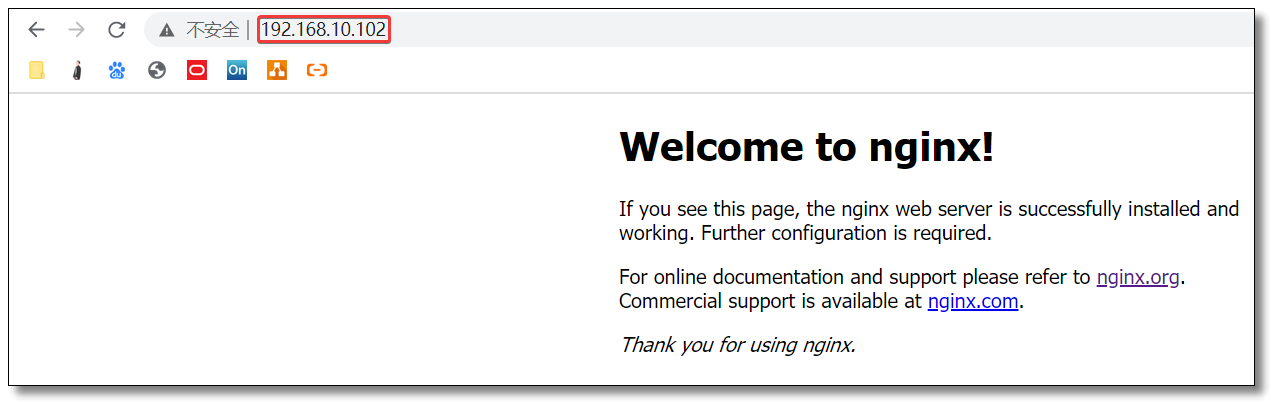

  接下来我们测试一下服务是否能被正常访问,并且该集群下任意节点的 IP 地址都要能访问到该服务才行。

  测试结果:5 台机器均可正常访问到该服务。

4、弹性服务

  将 service 部署到集群以后,可以通过命令弹性扩缩容 service 中的容器数量。在 service 中运行的容器被称为 task(任务)。

  通过 docker service scale 服务名称|服务ID=n 可以将 service 运行的任务扩缩容为 n 个。

  通过 docker service update --replicas n 服务名称|服务ID 也可以达到扩缩容的效果。

  将 mynginx service 运行的任务扩展为 5 个:

[root@manager1 ~]# docker service scale mynginx=5
mynginx scaled to 5
overall progress: 5 out of 5 tasks
1/5: running   [==================================================>]
2/5: running   [==================================================>]
3/5: running   [==================================================>]
4/5: running   [==================================================>]
5/5: running   [==================================================>]
verify: Service converged

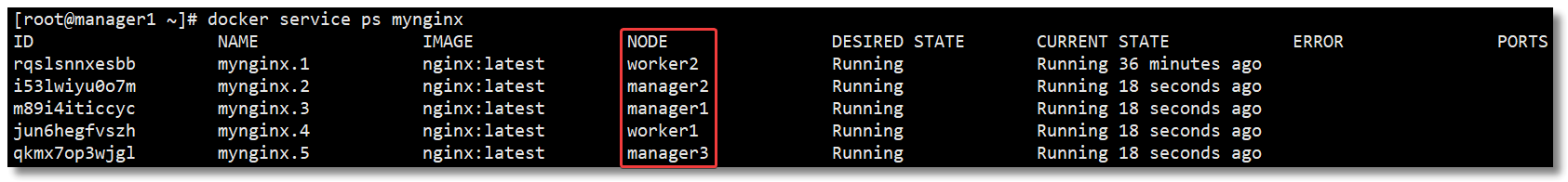

  通过 docker service ps 服务名称|服务ID 查看服务运行在哪些节点上。



  我们再来一波缩容的操作,命令如下:

[root@manager1 ~]# docker service update --replicas 3 mynginx
mynginx
overall progress: 3 out of 3 tasks
1/3: running   [==================================================>]
2/3: running   [==================================================>]
3/3: running   [==================================================>]
verify: Service converged

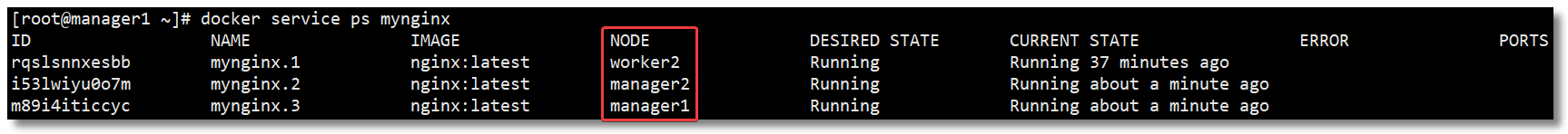

  通过 docker service ps 服务名称|服务ID 查看服务运行在哪些节点上。

  在 Swarm 集群模式下真正意义实现了所谓的弹性服务,动态扩缩容一行命令搞定,简单、便捷、强大。

5、删除服务

  通过 docker service rm 服务名称|服务ID 即可删除服务。

[root@manager1 ~]# docker service rm mynginx
mynginx
[root@manager1 ~]# docker service ls
ID                NAME              MODE              REPLICAS          IMAGE             PORTS

三、滚动更新及回滚

  以下案例将演示 Redis 版本如何滚动升级至更高版本再回滚至上一次的操作。

  首先,创建 5 个 Redis 服务副本,版本为 5,详细命令如下:

# 创建 5 个副本,每次更新 2 个,更新间隔 10s,20% 任务失败继续执行,超出 20% 执行回滚,每次回滚 2 个
docker service create --replicas 5 --name redis \
--update-delay 10s \
--update-parallelism 2 \
--update-failure-action continue \
--rollback-monitor 20s \
--rollback-parallelism 2 \
--rollback-max-failure-ratio 0.2 \
redis:5
  • --update-delay:定义滚动更新的时间间隔;
  • --update-parallelism:定义并行更新的副本数量,默认为 1;
  • --update-failure-action:定义容器启动失败之后所执行的动作;
  • --rollback-monitor:定义回滚的监控时间;
  • --rollback-parallelism:定义并行回滚的副本数量;
  • --rollback-max-failure-ratio:任务失败回滚比率,超过该比率执行回滚操作,0.2 表示 20%。

  然后通过以下命令实现服务的滚动更新。

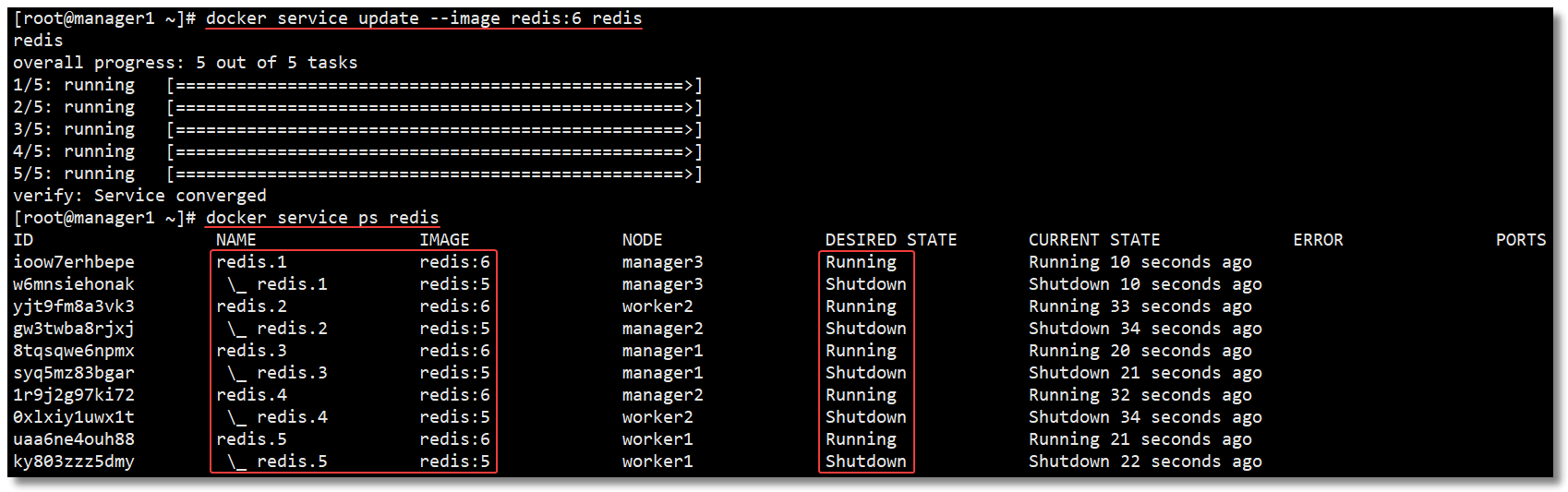

docker service update --image redis:6 redis



  回滚服务,只能回滚到上一次操作的状态,并不能连续回滚到指定操作。

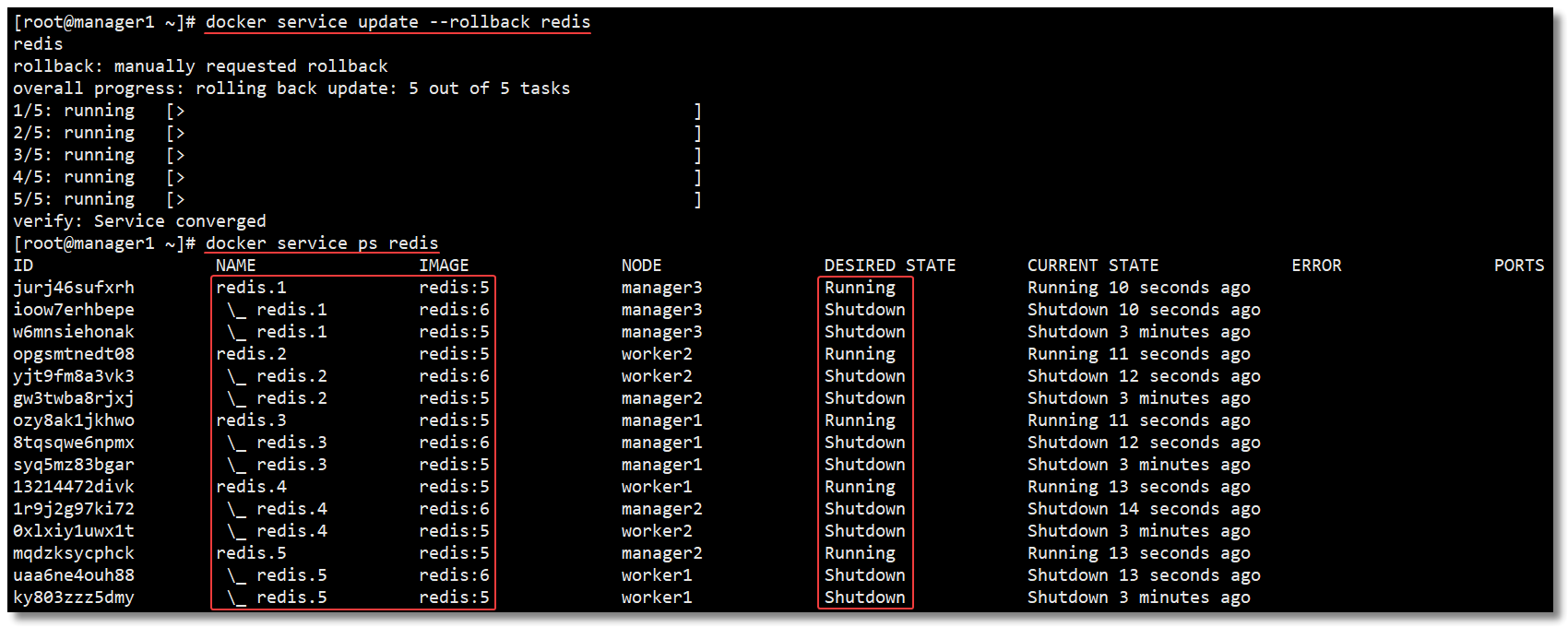

docker service update --rollback redis

四、常用命令

1、docker swarm

命令 说明
docker swarm init 初始化集群
docker swarm join-token worker 查看工作节点的 token
docker swarm join-token manager 查看管理节点的 token
docker swarm join 加入集群

2、docker node

命令 说明
docker node ls 查看集群所有节点
docker node ps 查看当前节点所有任务
docker node rm 节点名称|节点ID 删除节点(-f强制删除)
docker node inspect 节点名称|节点ID 查看节点详情
docker node demote 节点名称|节点ID 节点降级,由管理节点降级为工作节点
docker node promote 节点名称|节点ID 节点升级,由工作节点升级为管理节点
docker node update 节点名称|节点ID 更新节点

3、docker service

命令 说明
docker service create 创建服务
docker service ls 查看所有服务
docker service inspect 服务名称|服务ID 查看服务详情
docker service logs 服务名称|服务ID 查看服务日志
docker service rm 服务名称|服务ID 删除服务(-f强制删除)
docker service scale 服务名称|服务ID=n 设置服务数量
docker service update 服务名称|服务ID 更新服务
