GRAFANA+INFLUXDB+TELEGRAF 快速监控主机与MYSQL

一、安装

1.1、配置INFLUXDB YUM源

[root@node ~]# cat /etc/yum.repos.d/influxdb.repo
[influxdb]
name = InfluxDB Repository - RHEL \$releasever
baseurl = https://repos.influxdata.com/rhel/\$releasever/\$basearch/stable
enabled = 1
gpgcheck = 1
gpgkey = https://repos.influxdata.com/influxdb.key

1.2、安装GRAFANA+INFLUXDB+TELEGRAF

安装influxdb
yum install influxdb
安装telegraf
yum install telegraf
安装grafana
wget https://dl.grafana.com/oss/release/grafana-6.1.3-1.x86_64.rpm
yum localinstall grafana-6.1.3-1.x86_64.rpm

1.3、软件版本

InfluxDB version: 1.7.4
Telegraf version: 1.10.2
Grafana version: 6.1.3

1.4、启动服务，添加开机启动

systemctl start influxdb.service
systemctl start telegraf.service
systemctl start grafana-server.service

systemctl enable influxdb.service
systemctl enable telegraf.service
systemctl enable grafana-server.service

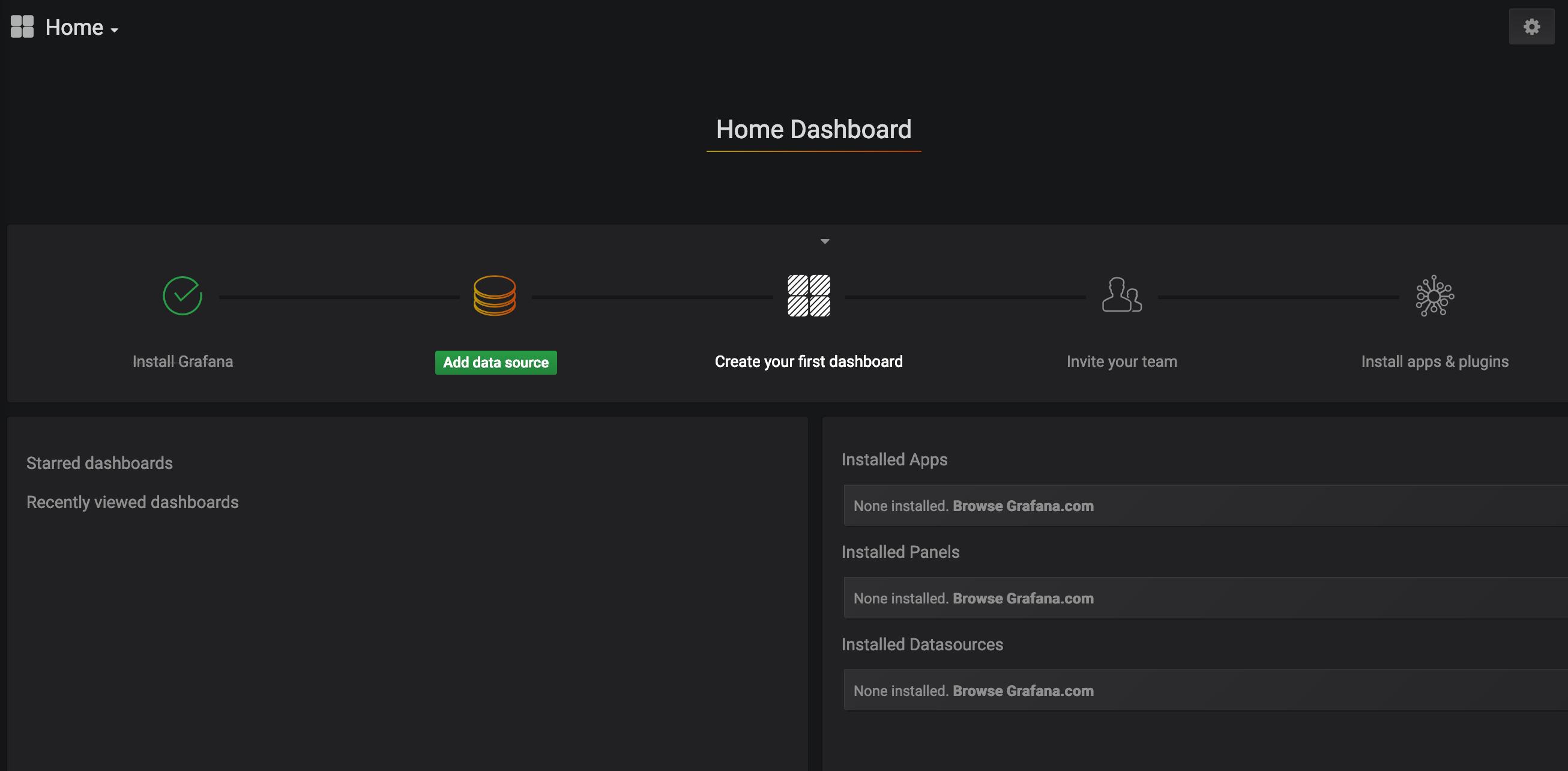

1.5、查看GRAFANA界面

grafana默认监听在3000端口，默认用户名admin，密码admin

二、数据采集之TELEGRAF

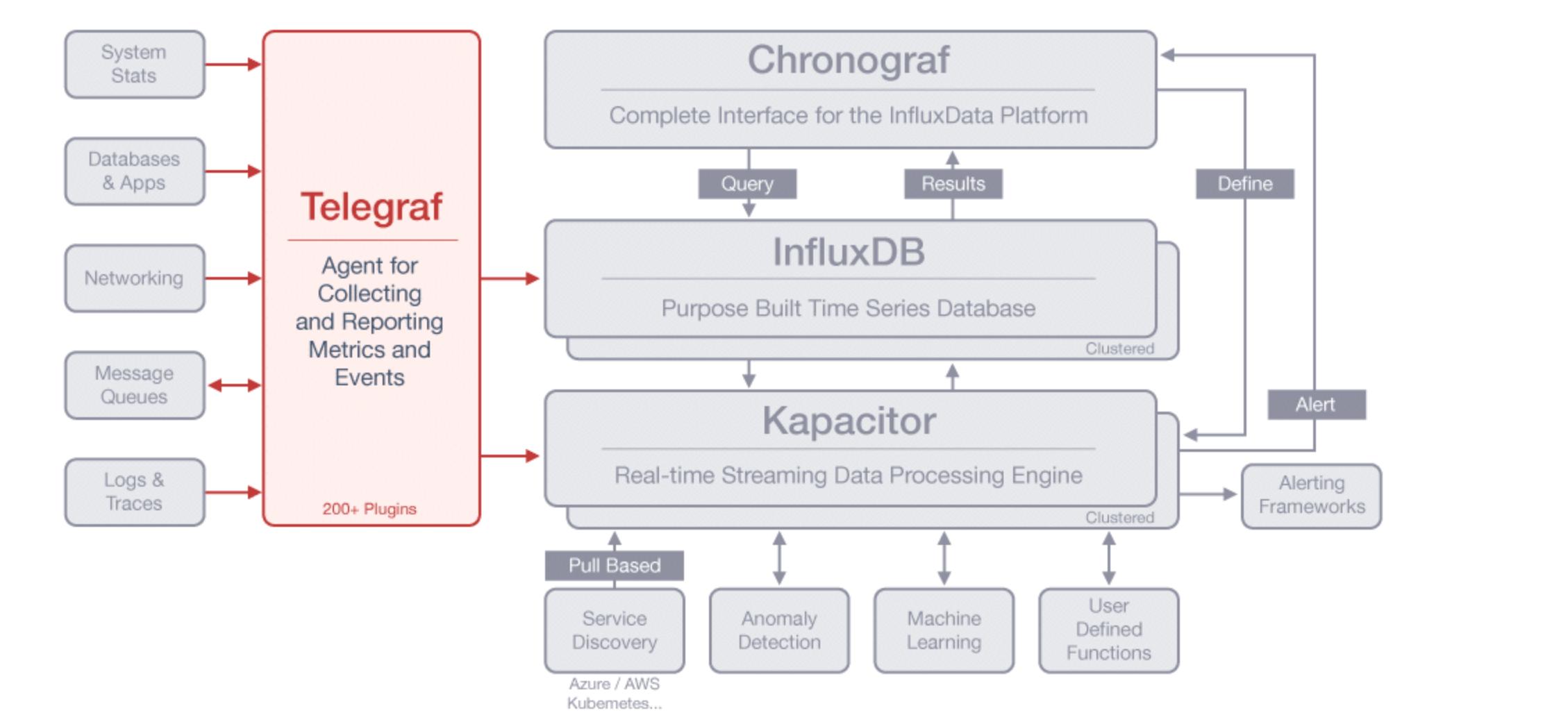

Telegraf是用Go写的代理程序，可以用于收集系统和服务的统计数据，是TICK技术栈的一部分。它具备输入插件，可以直接从系统获取指标数据，从第三方API获取指标数据，甚至可以通过statsd和Kafka获取指标数据。它还具备输出插件，可以将采集的指标发送到各种数据存储，服务和消息队列。比如InfluxDB，Graphite，OpenTSDB，Datadog，Librato，Kafka，MQTT，NSQ等等，目前Telegraf尚不支持Oracle数据库统计数据的实时监控。

来自于官网：https://www.influxdata.com/time-series-platform/telegraf/

三、数据存储之INFLUXDB

InfluxDB是一个时间序列数据库，旨在处理高写入和查询负载，主要用于存储系统的监控数据 InfluxDB有三大特性： • Time Series （时间序列）：可以使用与时间有关的相关函数（如最大，最小，求和等） • Metrics（度量）：你可以实时对大量数据进行计算 • Eevents（事件）：它支持任意的事件数据

特点 • Schemaless（无结构），可以是任意数量的列 • Scalable（可扩展）：min, max, sum, count, mean, median 一系列函数，方便统计 • Native HTTP API, 内置http支持，使用http读写 • Powerful Query Language 类似sql • 自带压力测试工具等，功能强大

四、数据展示之GRAFANA

Grafana是一个开源指标分析和可视化套件，常用于可视化基础设施的性能数据和应用程序分析的时间序列数据。也可以应用于其他领域，包括工业传感器，家庭自动化，天气和过程控制。但请注意，我们使用Grafana最关心的是如何把数据进行聚合后进行展示。 Grafana支持多种不同的时序数据库数据源，Grafana对每种数据源提供不同的查询方法，而且能很好的支持每种数据源的特性。它支持下面几种数据源：Graphite、Elasticsearch、CloudWatch、InfluxDB、OpenTSDB、Prometheus、MySQL、Postgres、Microsoft SQL Server (MSSQL)。每种数据源都有相应的文档，可以将多个数据源的数据合并到一个单独的仪表板上。

五、配置监控主机状态及MYSQL运行状态

5.1、创建数据库

[root@node ~]# influx
> create user "mysql-server"with password '123456'
> create database myserverDB

5.2、配置本机的INFLUXDB数据库为期望的输出源-OUTPUT

[root@node ~]# vim /etc/telegraf/telegraf.conf  # 主配置文件，必须存在，如output保存的数据库不同，可在telegraf.d下的配置文件单独配置
[[outputs.influxdb]]
  urls = ["http://127.0.0.1:8086"]
  database = "myserverDB"

5.3、配置监控项-INPUT

配置基本监控项

[root@node ~]# cat /etc/telegraf/telegraf.d/telegraf.conf
[global_tags]
[agent]
  interval = "10s"
  round_interval = true
  metric_batch_size = 1000
  metric_buffer_limit = 10000
  collection_jitter = "0s"
  flush_interval = "10s"
  flush_jitter = "0s"
  precision = ""
  debug = false
  quiet = false
  logfile = ""
  hostname = ""
  omit_hostname = false
[[outputs.influxdb]]
  urls = ["http://127.0.0.1:8086"]
  database = "telegraf"
[[inputs.cpu]]
  percpu = true
  totalcpu = true
  collect_cpu_time = false
  report_active = false
[[inputs.disk]]
  ignore_fs = ["tmpfs", "devtmpfs", "devfs", "overlay", "aufs", "squashfs"]
[[inputs.diskio]]
[[inputs.kernel]]
[[inputs.mem]]
[[inputs.processes]]
[[inputs.swap]]
[[inputs.system]]
[[inputs.net]]
    interfaces = ["ens192"]
[[inputs.netstat]]

配置mysql监控项

[root@node ~]# cat /etc/telegraf/telegraf.d/telegraf_mysql.conf
[[inputs.mysql]]
  interval = "5m"
  servers = ["root:root@tcp(10.0.0.1:3306)/?tls=false"]  # 如果密码有特殊字符且以@结尾，无需增加双引号或者单引号，直接填入即可
  perf_events_statements_digest_text_limit  = 120
  perf_events_statements_limit              = 250
  perf_events_statements_time_limit         = 86400
  table_schema_databases                    = [""]
  gather_table_schema                       = false

  gather_process_list                       = true

  gather_info_schema_auto_inc               = true

  gather_slave_status                       = true
  gather_binary_logs                        = false
  gather_table_io_waits                     = false
  gather_table_lock_waits                   = false
  gather_index_io_waits                     = false
  gather_event_waits                        = false
  gather_file_events_stats                  = false
  interval_slow                             = "30m"
[[outputs.influxdb]]
  urls = ["http://127.0.0.1:8086"]
  database = "mysql"

更多配置，参考：https://docs.influxdata.com/telegraf/v1.13/administration/configuration/

5.4、配置GRAFANA界面

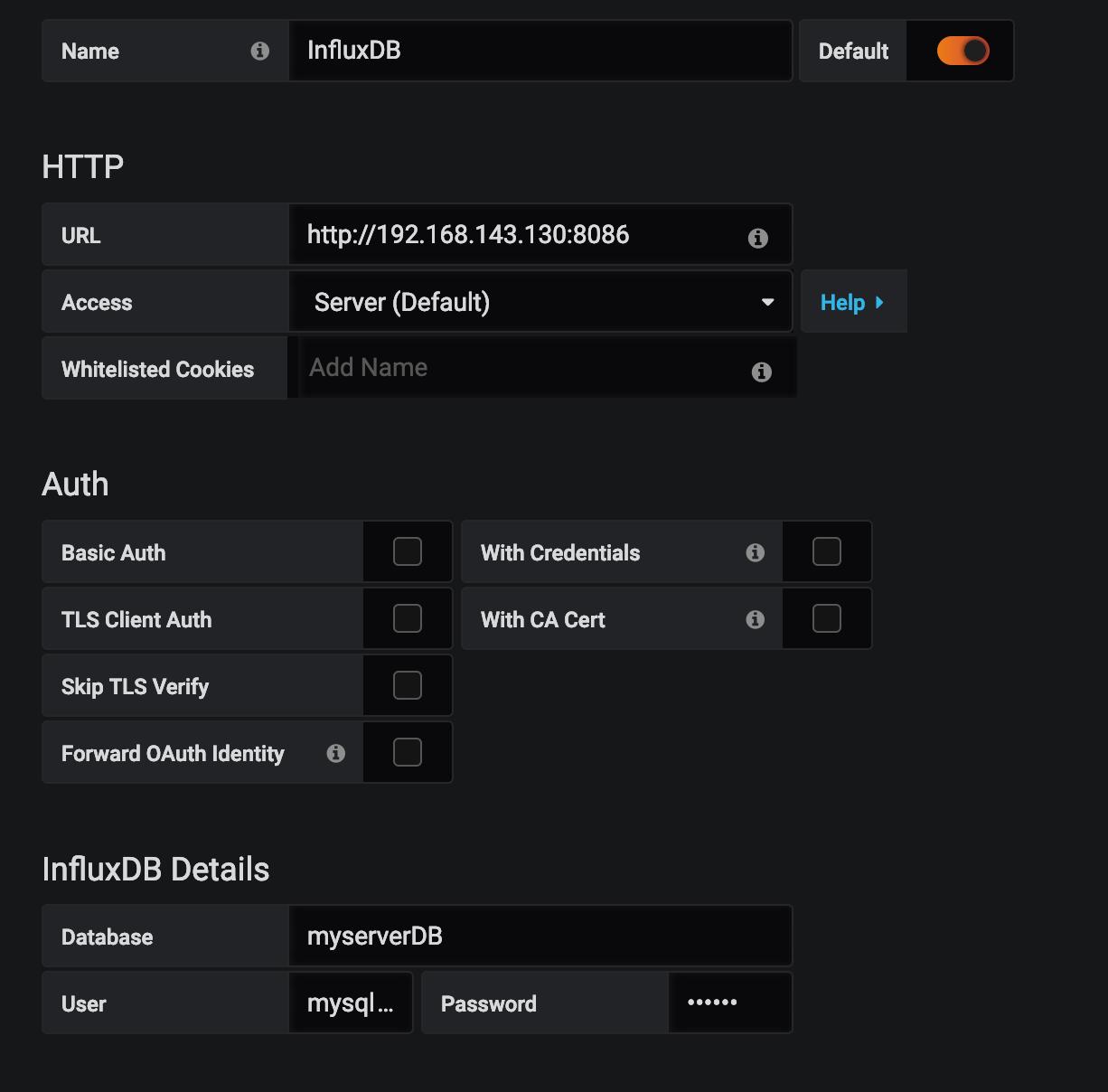

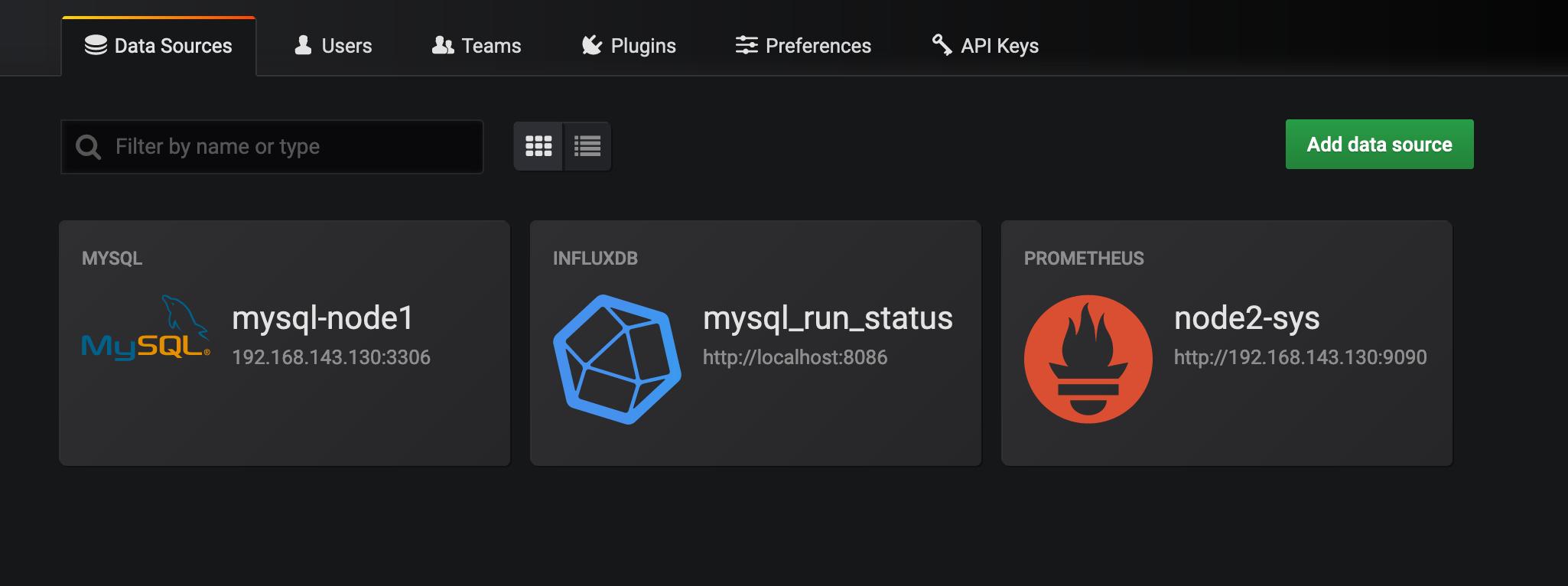

选择Data Sources，添加需要的数据源

创建主机仪表盘

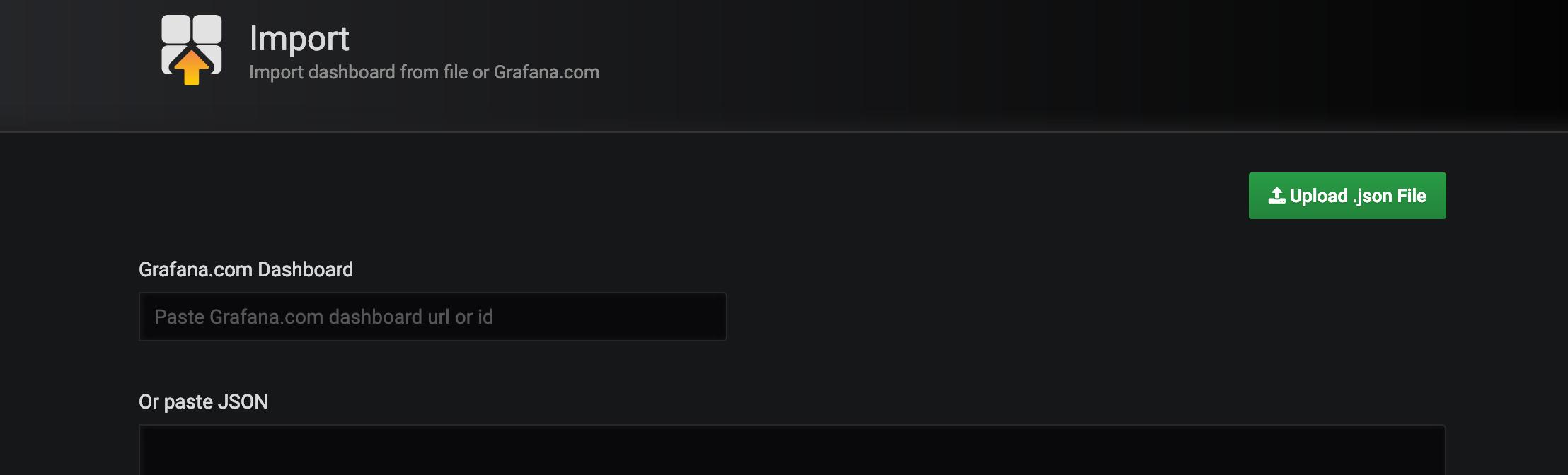

可以通过访问https://grafana.com/dashboards 来查看已经由其他用户共享的仪表盘，选取合适的使用，缩短上手时间将合适的模版import导入，我这里用的是https://grafana.com/dashboards/1443，注意模版与telegraf input配置一致。

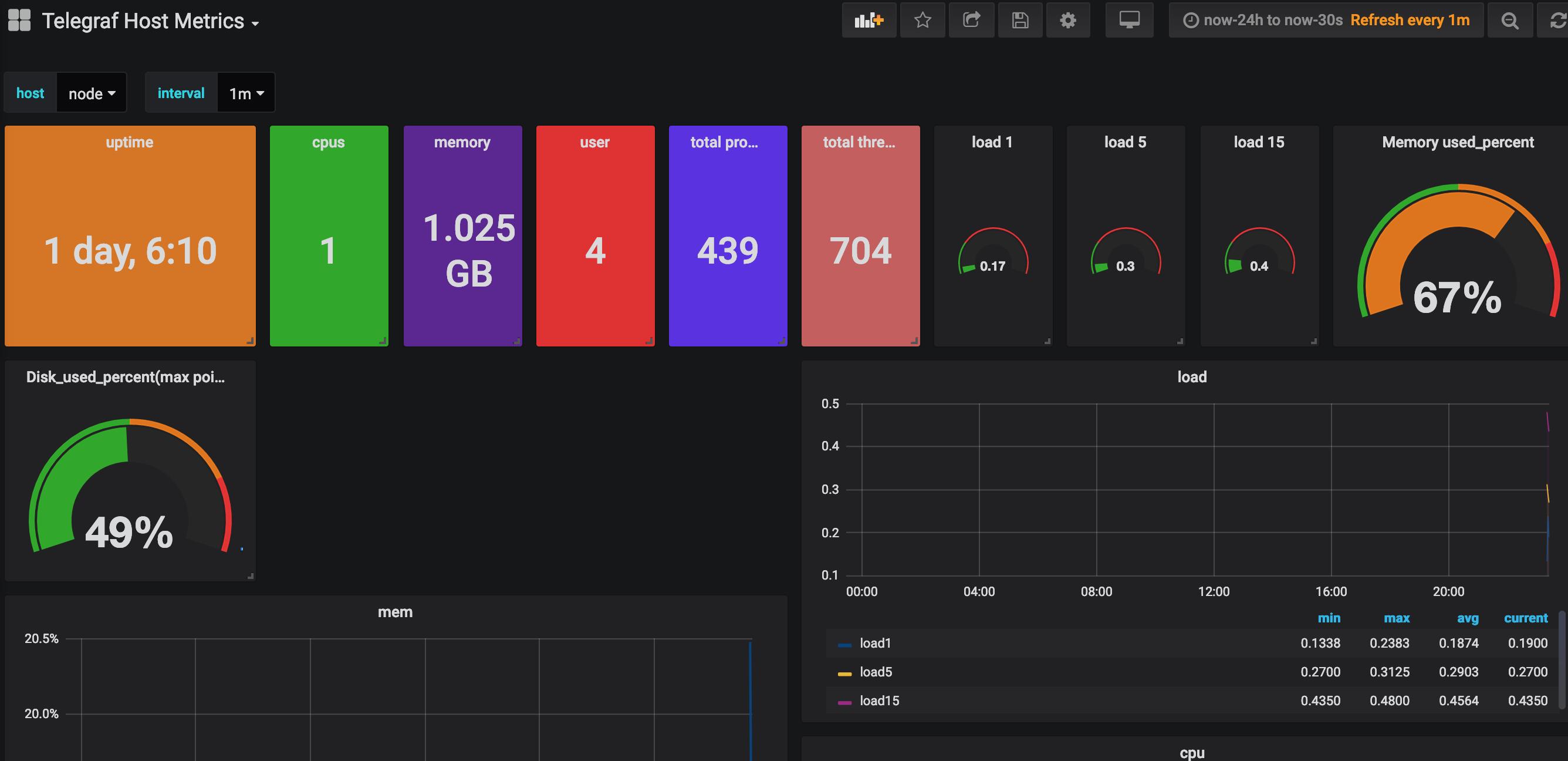

可以看到如下界面

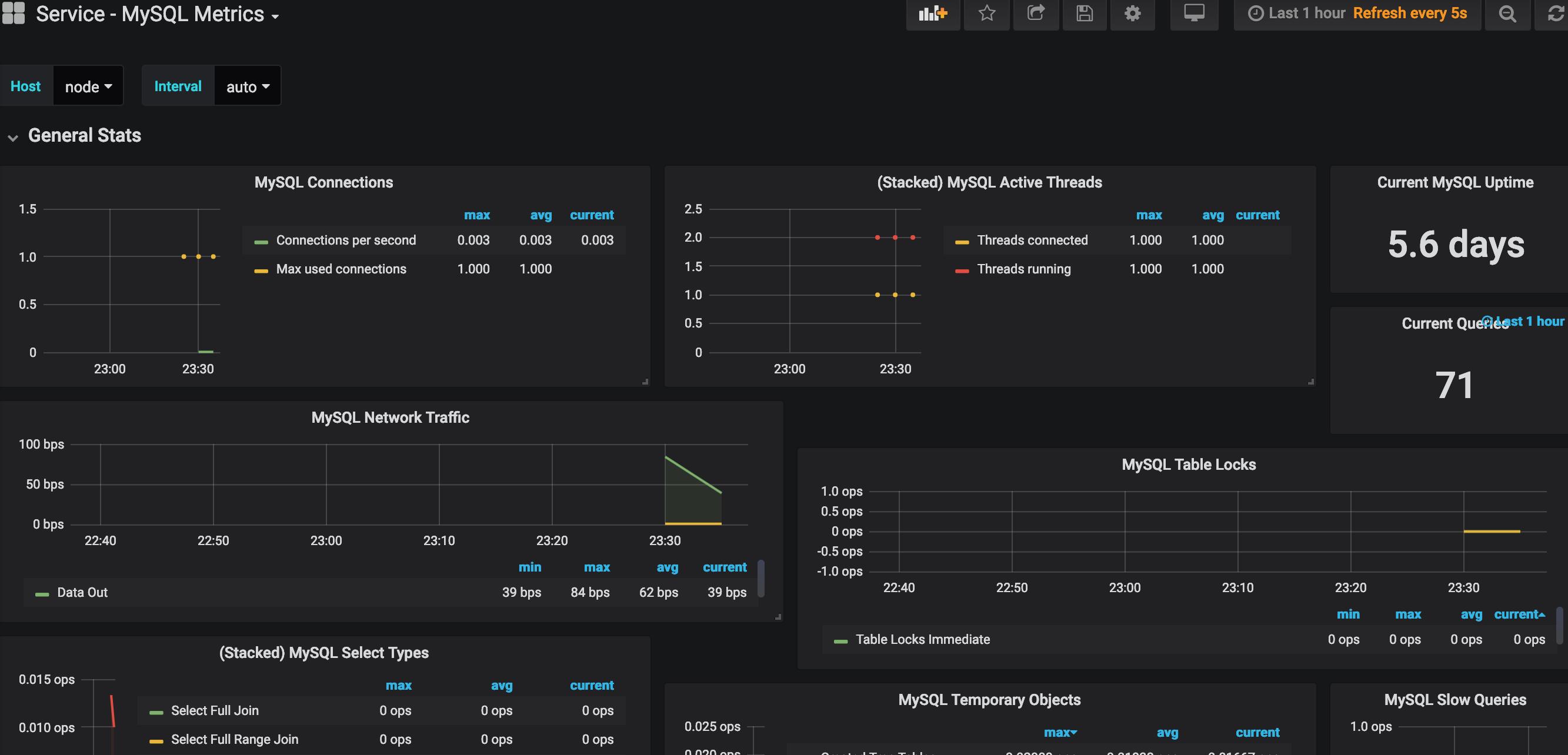

创建mysql仪表盘 import https://grafana.com/dashboards/1177

六、通过自定义脚本采集监控数据

6.1、在INFLUXDB数据库创建MYSQL_RUN_STATUS库

create user "admin" with password '123456'
create database mysql_run_status

6.2、在被监控主机上创建监控脚本，并开启MYSQL

通过influxDB数据库http接口上传数据，0为up，1为down

[root@node2 local]# systemctl start mariadb
[root@node2 local]# cat mysql_status.sh
#!/bin/bash
systemctl status mariadb.service |grep running &>/dev/null
if [ $? -eq 0 ];then
    echo "mysql_status=0" > temp_mysql_run
else
    echo "mysql_status=1" > temp_mysql_run
fi
IP=192.168.143.131
test=`cat temp_mysql_run`
curl -i -XPOST 'http://192.168.143.130:8086/write?db=mysql_run_status' --data-binary "mysql_run_status,ip=$IP,$test count=1"

6.3、执行监控脚本，查看入库情况

./mysql_status.sh &> /dev/null

> select * from mysql_run_status
name: mysql_run_status
time                count ip              mysql_status
----                ----- --              ------------
1556267694277201332 1     192.168.143.131 0

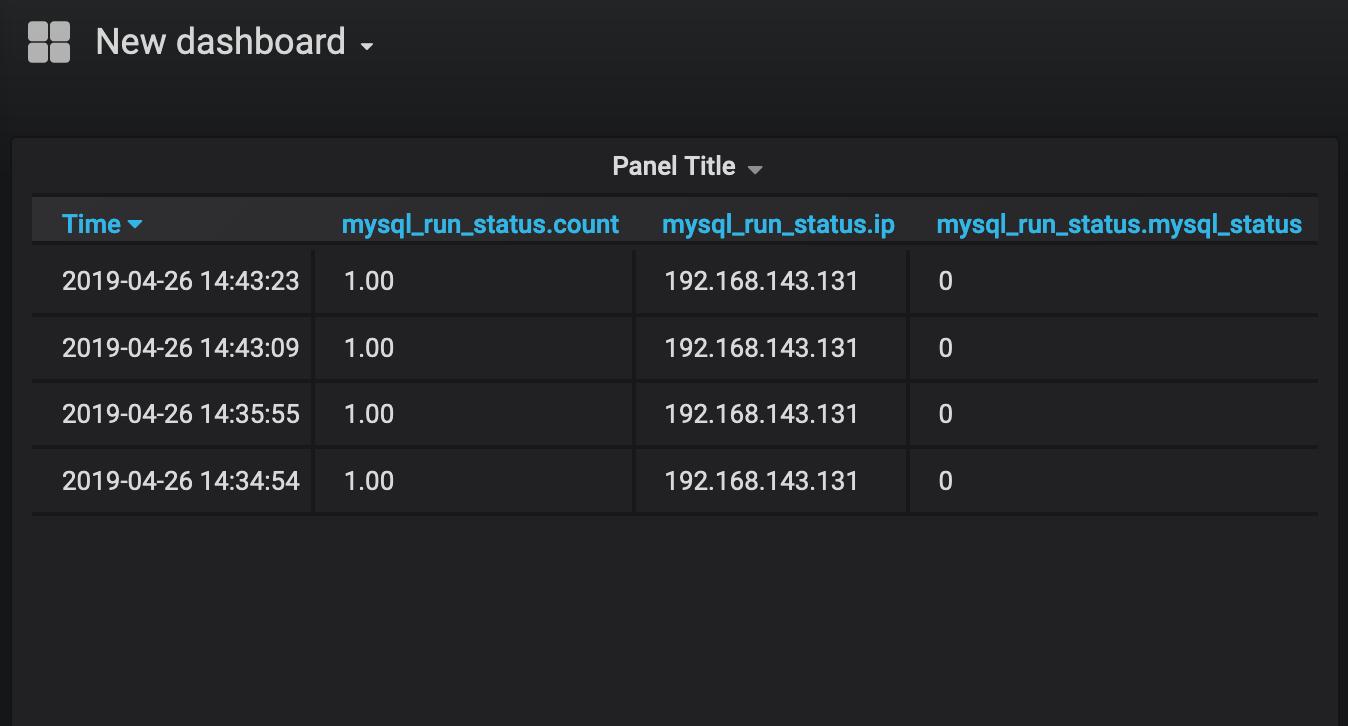

6.4、GRAFANA展示

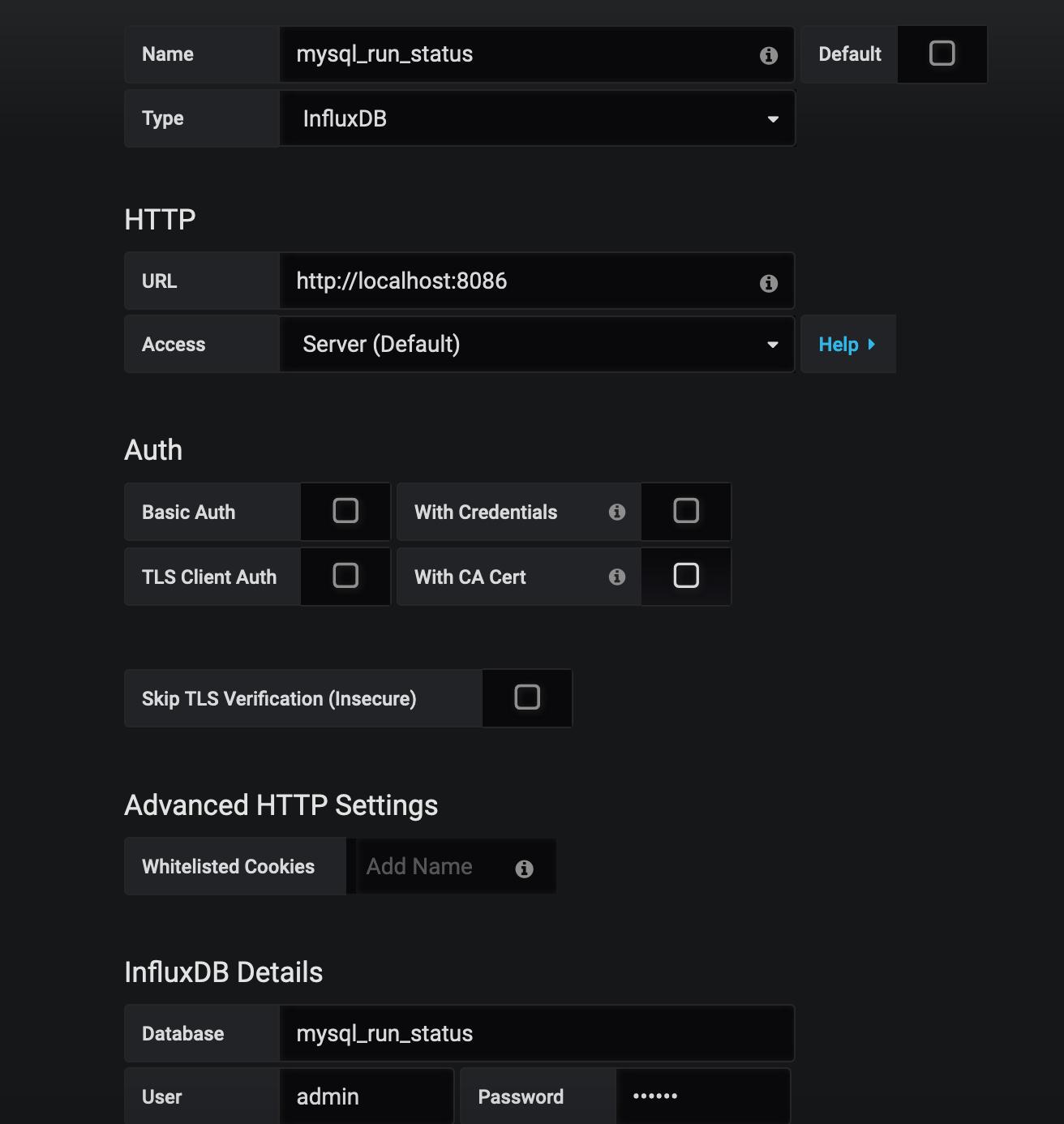

连接数据源

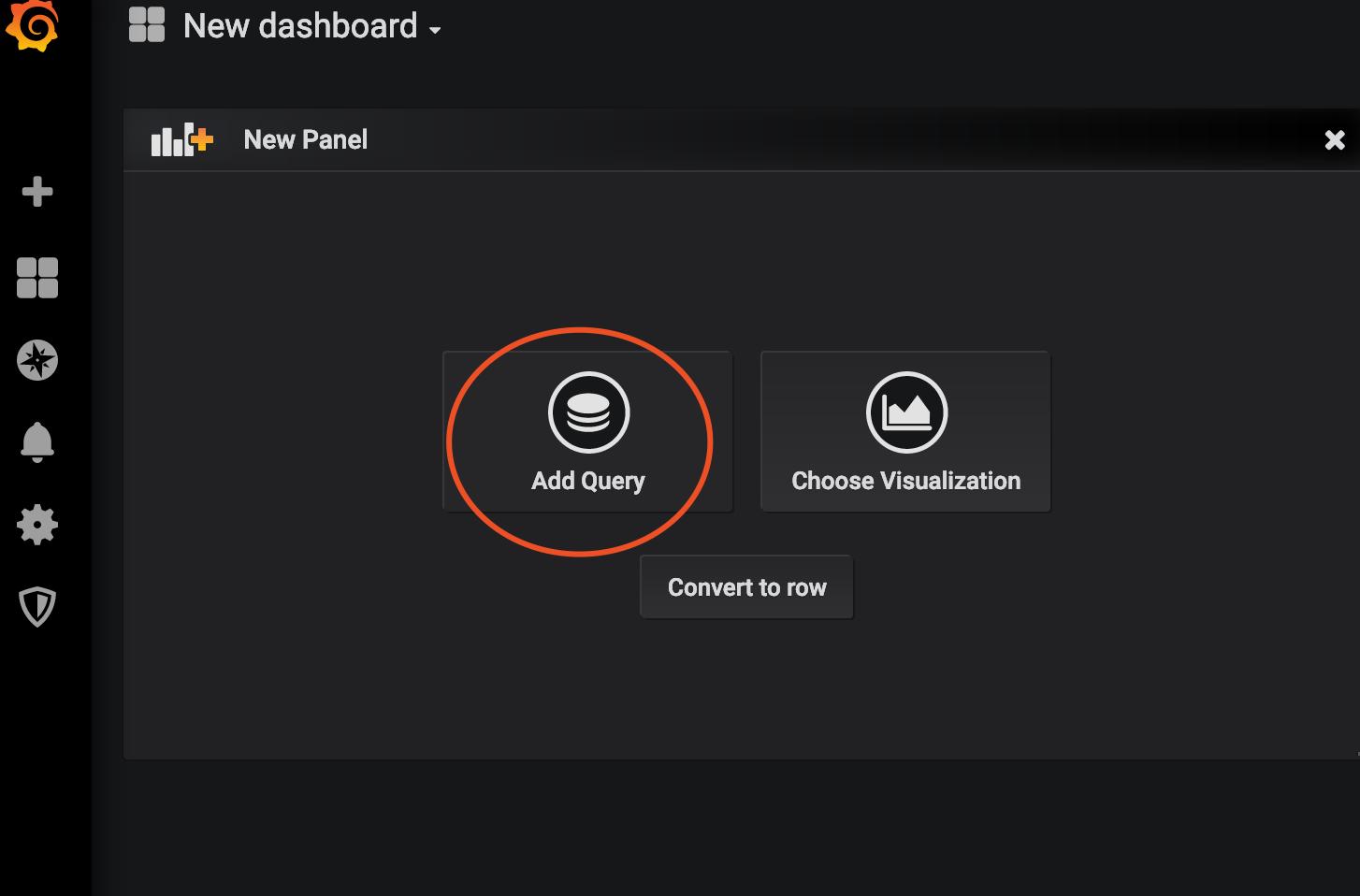

创建仪表盘

FAQ:

导入模板后没有图形显示

1、检查软件版本是否跟上面的版本对应，高版本可能跟现有功能不兼容

2、查看influxdb中是否有数据表和数据
